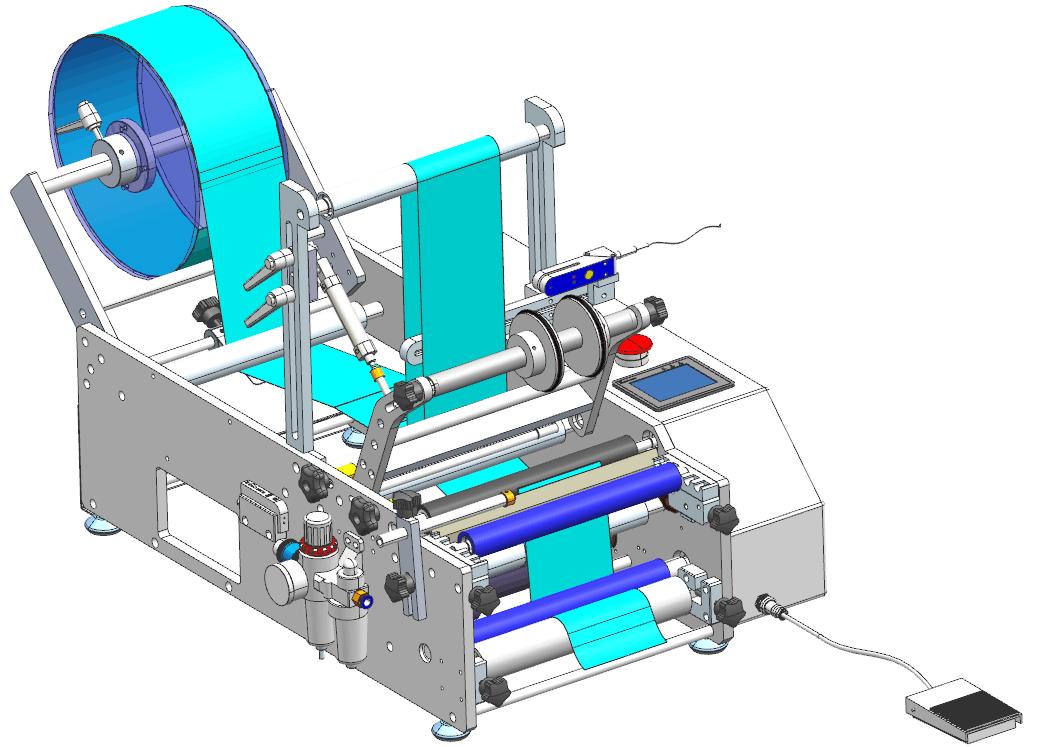

高配置半自動圓瓶貼標機-20

一、基本用途：

可用于各種規格的圓柱形物體貼標，如木糖醇、化妝品圓瓶等，配備全周/半周貼標、圓周正背面貼標功能；可配備色帶打碼機，噴碼機，貼標同時打印生產批號等信息。

二、適用范圍：

＊適用標簽：不干膠標簽，不干膠膜，電子監管碼，條形碼等；

＊適用產品：要求在圓周面、圓錐面上貼附標簽的產品；

＊應用行業：廣泛應用于食品、醫藥、日化、電子、五金、塑膠等行業；

＊應用實例：口服液圓瓶貼標，西林瓶貼標，木糖醇貼標，洗發水瓶貼標，小錐度化妝品瓶貼標等。

三、技術參數：

＊貼標精度：±0.5mm (不含產品、標簽誤差)；

＊貼標速度：15～35件/分鐘（理論值，與產品、標簽尺寸以及操作水平有關）；

＊適用產品直徑：Φ10mm~Φ150mm；

＊適用標簽尺寸：長：20mm~380mm 寬：20mm~220mm；

＊整機尺寸：920mm*470mm*500mm（長*寬*高）；

＊適用電源：220V \50HZ；

＊整機重量：約45Kg。

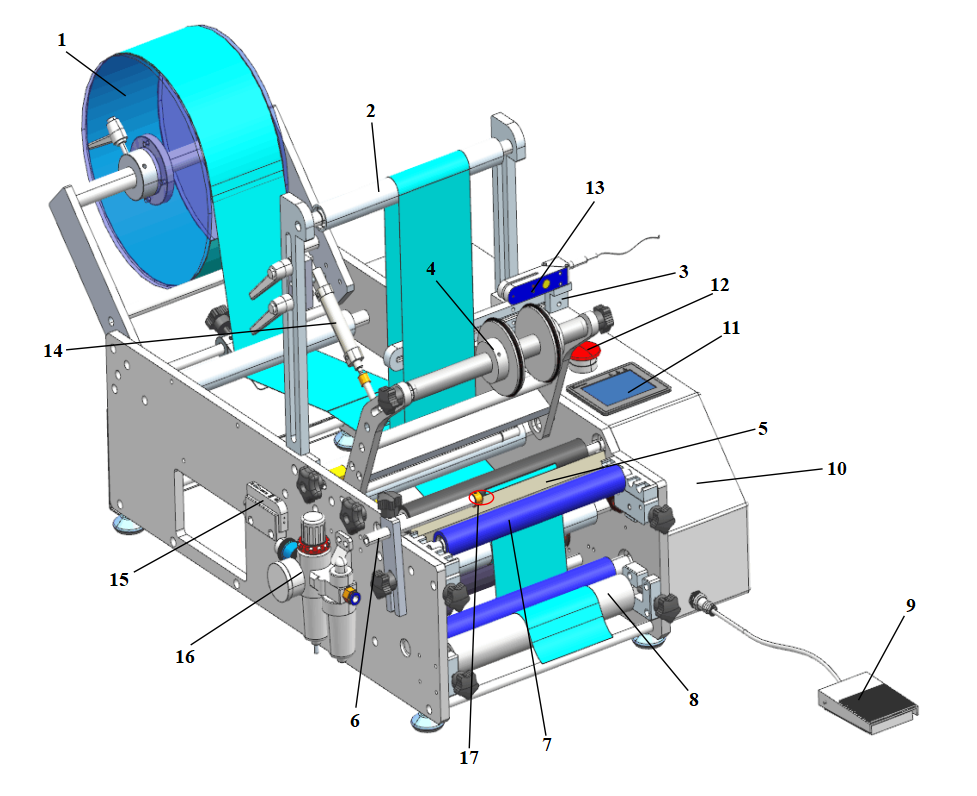

1、料盤：放置標簽；

2、滾筒：用于標簽繞行，保持標簽的張力；

3、電眼架：用于安裝測標電眼，調整電眼架可以控制剝離標簽的長短；

4、壓頂機構：用于壓置工件，保證覆標效果，可通過貼標機左側的旋鈕調節松緊度；

5、剝標板：用于剝離標簽；

6、定位裝置：用于工件定位，保證每個工件貼標的準確度，無需憑手感放；

7、支撐桿：用于放置工件，調節不同卡位適應不同規格的工件；

8、牽引機構：電機帶動，通過牽引底紙，提供剝標動力；

9、腳踏開關：用于踩踏開關操作設備；

10、控制電箱：貼標機電氣控制中心，排布各種控制和PLC；

11、觸摸屏：人機對話窗口，進行各個參數調節；

12、急停開關：異常情況可緊急停止機器；

13、測標電眼：用于檢測每張標間隔；

14、壓頂氣缸：電機牽動壓制較輕的工件不掉落；

15、測物電眼：用于檢測有無產品；

16、過濾器：用于過濾氣體中的水與雜質；氣壓在0.2—0.6Pa；

17、光纖：用于感應有無產品；
